MORDAZA MULTI-FUERZA PARA CNC (HPAQ-160+)

Deflexión reducida a la mitad (0.005 mm) | Estructura de Bloqueo Angular (Angle-Lock) Pasante | Ideal para Máquinas de Gran Tamaño | 🎦VIDEO

Mordazas Mecánicas
Mínima largura con máxima apertura de garras
Muy alta precisión y repetibilidad
El diseño MULTI-FUERZA aumenta la fuerza de amarre de 0~8000KG
Adecuado para centros de mecanizado tipo pórtico

1. La garra fija está fabricada en acero de gran calidad y enduecido a HRC 55. El cuerpo de la mordaza está hecho en fundición nodular FCD60 para garantizar una alta calidad y durabilidad.
2. Las guías están endurecidas a HRC50 para aumentar la durabilidad y mantener posición después de mucho uso.
3. El sistema especial ANGLE-LOCK garantiza el perfecto apoyo de la pieza a mercanizar sobre la bancada de la morsaza. Con una fuerza de 4500 kg, la forma se desviará menos de 0,005 mm. Esta mordaza es la más adecuada para la fabricación de moldes de precisión en centros de mecanizado.

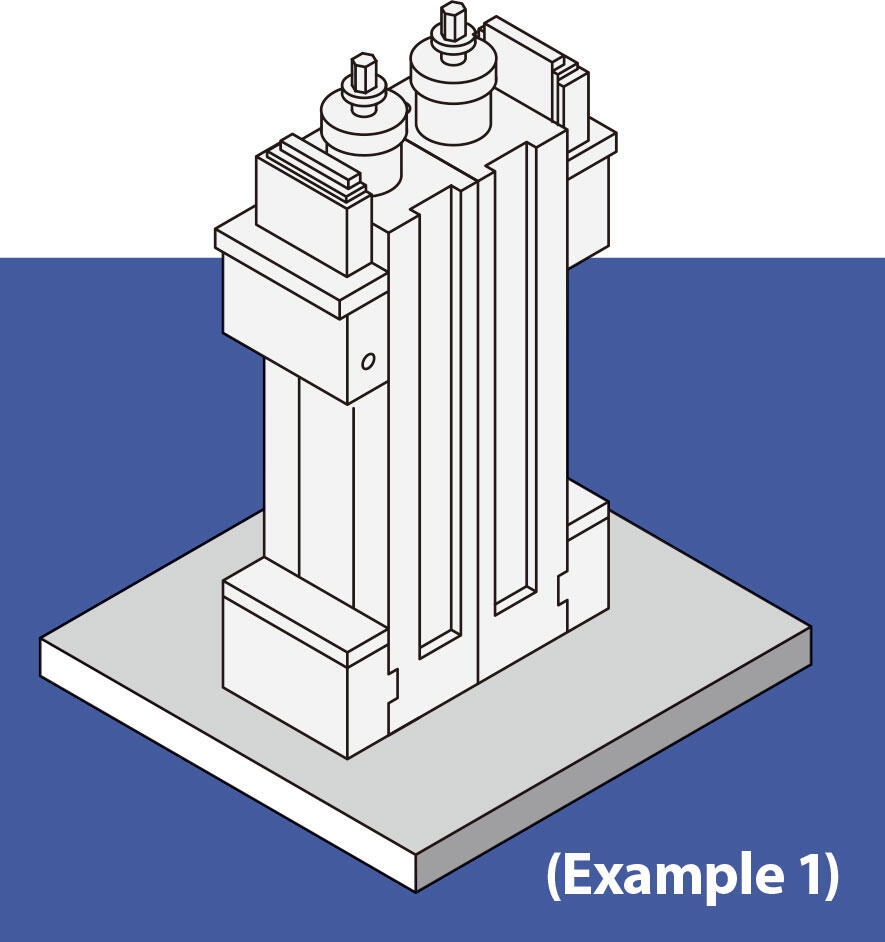

4. La mordaza se puede montar tanto horizontal como verticalmente.
5. El sistema de amarre Multi-Fuerza patentado esta fabricado con materiales de acero de primerísima calidad, el cual duplica la fuerza de amarre. La presión es más constante y elimina las fugas de aceite.
Con la primero media vuelta de llave, la mordaza amarra aproximadamente con una presión de 2500kg.
Con la segunda media vuelta de llave, se conseguirá una presión de 4500kg.
El sistema especial multiplicador de fuerza permite que la fuerza de amarre no varie.
6. Dispositivo Fijador: este simple pero efectivo dispositivo permite pre-ajustar la fuerza de amarre para que no varie operación tras operación.

HOMGE HPAQ Super High-Power Vise: Extra-large jaw opening and 8000kgf clamping force for large mold components and heavy CNC machining

Mosca CNC de altísima potencia con apertura de mordaza extragrande para piezas de gran tamaño.

Alturas fijas de tal forma que varias mordazas se puedan utilizar al mismo tiempo.

Esta mordaza es adecuada para mecanizados de precisión en centros de mecanizado y máquinas de alta resistencia que requieran de fuerzas de amarre y precisión superiores.

ESPECIFICACIONES(Material: FCD60 Fundición Nodular. Dureza: HRC50)

Unidad: mm

Modelo	A	B	C	C1	D	E	F	G	H	I	J	J1	K	K1	L	M	Máx. fuerza amarre	Peso (kg)
HPAQ-160	168	115±0.01	0-300	195-490	57±0.02	18	560	677	160	19	15	21	53	63	117	145	8000 kg	73
HPAQ-200	187	120±0.01	0-350	220-570	66±0.02	18	637	754	200	19	18	25	66	75	117	168	8000 kg	120
HPAQ-250	187	120±0.01	0-450	220-670	66±0.02	18	746	863	250	19	18	24	66	75	117	168	8000 kg	140
HPAQ-160L-400	168	115±0.01	0-400	206-600	57±0.02	18	665	792	160	19	15	21	53	63	117	145	8000 kg	83
HPAQ-160L-500	168	115±0.01	0-500	206-700	57±0.02	18	765	892	160	19	15	21	53	63	117	145	8000 kg	92
HPAQ-160L-650	168	115±0.01	0-650	206-860	57±0.02	18	925	1042	160	19	15	21	53	63	117	145	8000 kg	107
HPAQ-200L-500	187	120±0.01	0-500	220-720	66±0.02	18	806	923	201	19	18	24	66	75	117	168	8000 kg	144
HPAQ-200L-600	187	120±0.01	0-600	220-820	66±0.02	18	910	1027	201	19	18	24	66	75	117	168	8000 kg	160
HPAQ-200L-850	187	120±0.01	0-850	220-1070	66±0.02	18	1156	1273	201	19	18	24	66	75	117	168	8000 kg	190
HPAQ-200L-1140	187	120±0.01	0-1140	236-1360	66±0.02	18	1446	1563	201	19	18	24	66	75	117	168	8000 kg	217
