MORDAZAS AUTOCENTRANTE AJUSTABLE DE 5 EJES (ASC-M)

Con un par de orificios de montaje, la serie ASC-M se puede fijar directamente en la bancada de la máquina de 3 ejes, 4 ejes o 5 ejes sin una Placa Punto Cero.
Compre una garra fija adicional para habilitar la sujeción doble

1.El cuerpo de la mordaza esta fabricado con la más alta calidad de acero (S50C), y sus guías deslizantes se sometieron a un endurecimiento de alta frecuencia para lograr HRC50, lo que hace que toda la pieza sea duradera.
2.Las garras desmontables están fabricadas en acero de alta calidad (SCM440) y han sido carburadas para lograr HRC50. Dado que ambos lados tienen un tamaño fijo y se pueden usar como referencia, los usuarios pueden invertirlos para aumentar el rango de sujeción.
3.La fuerza de sujeción del tornillo puede lograr los 1300KG, la precisión de posicionamiento repetible de su centro de sujeción es de ±0.02mm.
4.Los usuarios pueden calibrar el centro de sujeción de la mordaza ajustando los tornillos en ambos extremos.
5.La estructura de cola de milano de 45° con dientes en la garra superior asegura que la parte inferior de la pieza de trabajo quede firmemente sujeta.
6.El cuerpo de la mordaza se puede montar directamente en la mesa de la máquina por el medio con 2 piezas de tornillos M12. Esta mordaza también puede sujetar 2 piezas de trabajo montando la mordaza central en el medio.
7.Aplicaciones: mecanizado de precisión de cuatro ejes, cinco ejes, mesa de indexación CNC y fresadoras CNC verticales y horizontales.

ACCESORIOS ESTANDAR:

• 4 Clamps
• 1 Llave de servicio

ACCESORIOS OPCIONALES:

• Sistema De Punto Cero
• Pull Studs

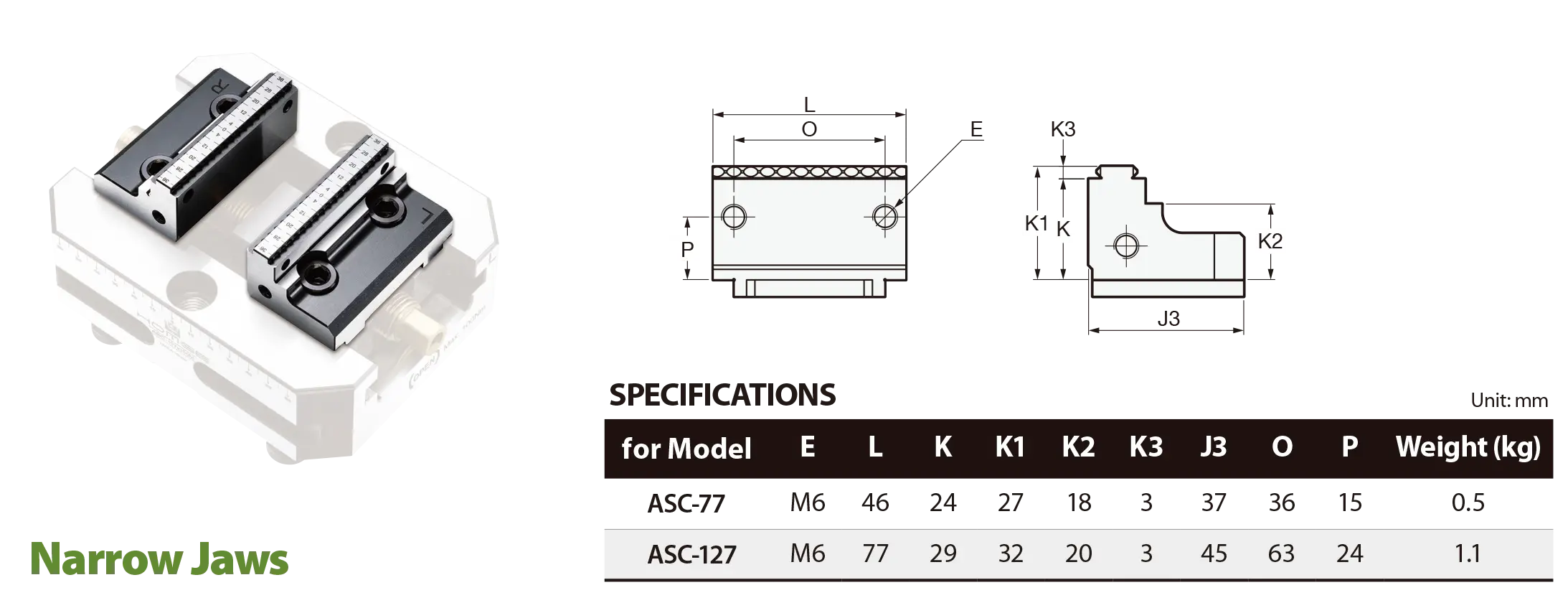

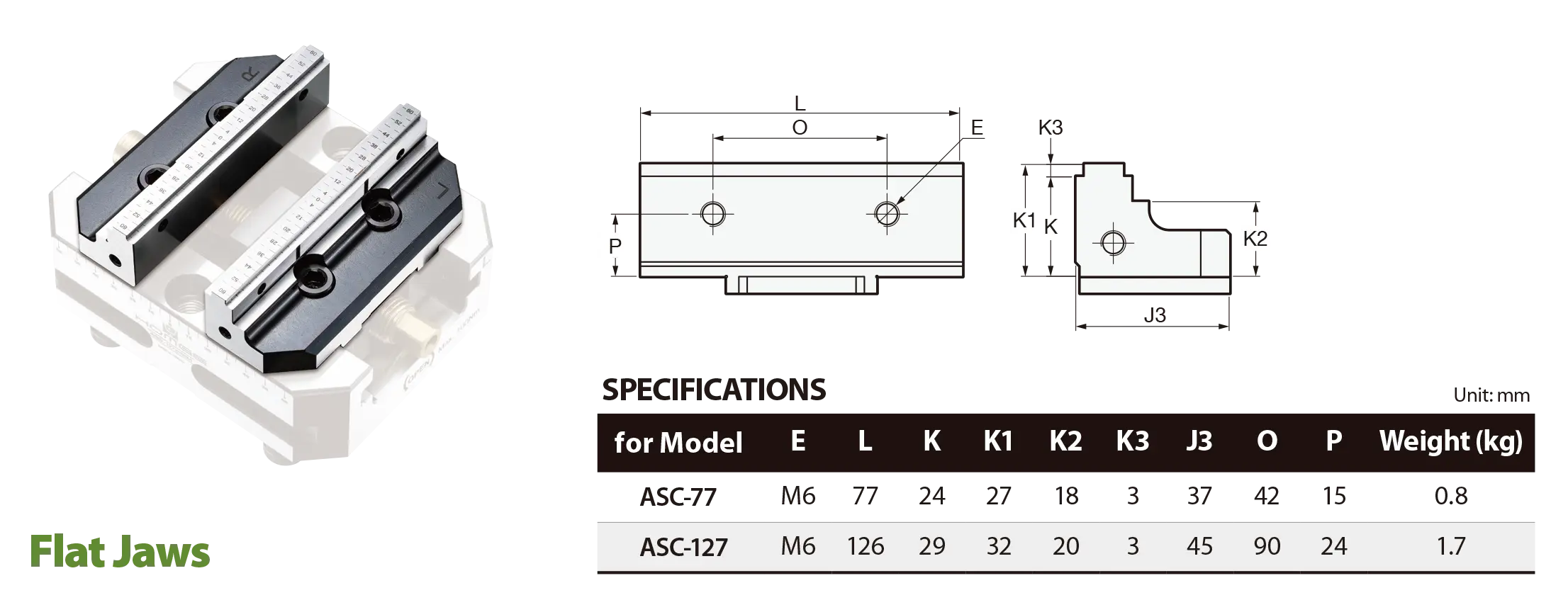

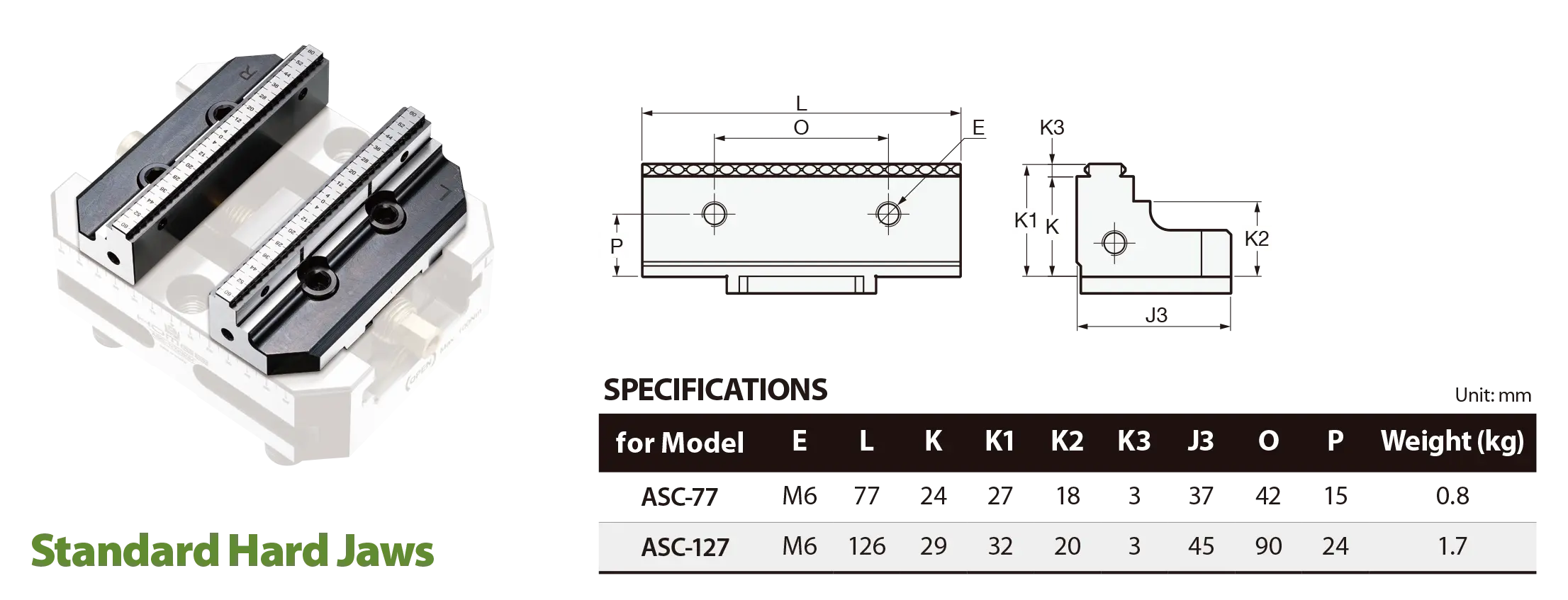

• Garras de Sujeción

ESPECIFICACIONES(Material: Cuerpo: Acero S50C, guías HRC 50 | Mordazas: Acero SCM440, HRC 48-50)

Unidad: mm

Modelo	A	B	C	C1	C2	C3	D	E	F	G	H	I	J	J1	J3	K	K1	K2	K3	L	N	O	P	Q	R	Pull Studs	Peso (kg)
ASC-77x102M	70	43	28	32	85	89	10	M6	102	107	77	12	2	9.5	37	24	27	18	3	77	52	42	15	55	M8	M-52x52PS	2.8
ASC-77x130M	70	43	56	60	113	117	10	M6	130	135	77	12	2	9.5	37	24	27	18	3	77	52	42	15	55	M8	M-52x52PS	3.3
ASC-77x170M	70	43	96	100	153	157	10	M6	170	175	77	12	2	9.5	37	24	27	18	3	77	52	42	15	55	M8	M-52x52PS	3.9
ASC-127x130M	80	48	40	45	103	108	12	M6	130	135	127	14	2.5	9.5	45	29	32	20	3	126	96	90	24	102	M12	M-96x96PS	7.3
ASC-127x160M	80	48	70	75	133	138	12	M6	160	165	127	14	2.5	9.5	45	29	32	20	3	126	96	90	24	102	M12	M-96x96PS	7.5
ASC-127x210M	80	48	120	125	183	188	12	M6	210	215	127	14	2.5	9.5	45	29	32	20	3	126	96	90	24	102	M12	M-96x96PS	8.5
ASC-127x260M	80	48	170	175	233	238	12	M6	260	265	127	14	2.5	9.5	45	29	32	20	3	126	96	90	24	102	M12	M-96x96PS	10
ASC-150x260M	80	48	170	175	233	238	12	M6	260	265	127	14	2.5	9.5	45	29	32	20	3	126	96	90	24	120	M12	M-96x96PS	13.5
