MORDAZA DE 5-EJES
- Se sujeta en una sola dirección, lo que garantiza una precisión de posicionamiento repetible dentro de ±0,01 mm.
- Los orificios de montaje inferiores de este modelo pueden acomodar ambos sistema de punto cero 52/96.
- El sistema especial ANGLE-LOCK garantiza el perfecto apoyo de la pieza a mercanizar sobre la bancada de la morsaza.
- Adecuado para máquinas herramienta CNC de precisión de 4 y 5 ejes, mesas indexadoras, todo tipo de centros de mecanizado verticales u horizontales.
ACCESORIOS OPCIONALES:
- Garras serradas
- Garras blandas
ESPECIFICACIONES (Material: Cuerpo S50C. Dureza: HRC 50/ Garras SCM440. Dureza: HRC55)
Unidad: mm
| Modelo | A | B | C | C1 | C2 | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACK-77x130 | 70 | 43±0.01 | 56 | 60 | 88 | 10 | M6 | 130 | 137 | 77 | 12 | 2 |
| ACK-127x160 | 70 | 48±0.01 | 70 | 75 | 106 | 12 | M6 | 160 | 167 | 127 | 14 | 2.5 |
| ACK-127x210 | 70 | 48±0.01 | 120 | 125 | 156 | 12 | M6 | 210 | 217 | 127 | 14 | 2.5 |
| Modelo | J1 | J2 | K | K` | K3 | N | O | P | Q | R | Pull Studs | Peso (kg) |
| ACK-77x130 | 9.5 | 37 | 24 | 27 | 3 | 52 | 42 | 15 | 55 | M8 | M-52x52PS | 4.9 |
| ACK-127x160 | 9.5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 12.8 |
| ACK-127x210 | 9.5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17 |
| Placas Individuales | ||||||||
|---|---|---|---|---|---|---|---|---|
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| | |  | |||||
| M-52x52(8001) | M-96x96(8051) | M-52x96(8003) | M-52/96(8287) | |||||
| | |||||||
| M-52x52(8002) | M-96x96(8052) | |||||||
| | |  | |||||
| M-52x52(8004) | M-96x96(8053) | M-52x96(8006) | M-52/96(8288) | |||||
| | |||||||
| M-52x52(8005) | M-96x96(8054) | |||||||
| ||||||||
| M-96x96(8057),(8059),(8060) | ||||||||
| Bases Dobles | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| | M-52/96(8056) | ||||||
| M-52x52(8008) | M-96x96(8056) | |||||||
| Centradores | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| | |||||||
| M-52x52(8010) | M-96x96(8058) | |||||||
| Risers & Elevadores | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| ||||||||
| M-96x96(8202),(8206) | ||||||||
| | |  | |||||
| M-52x52(3131),(3133) | M-96x96(8222),(8226) | M-52x52(3131),(3133) | M-52/96(8282),(82822) | |||||

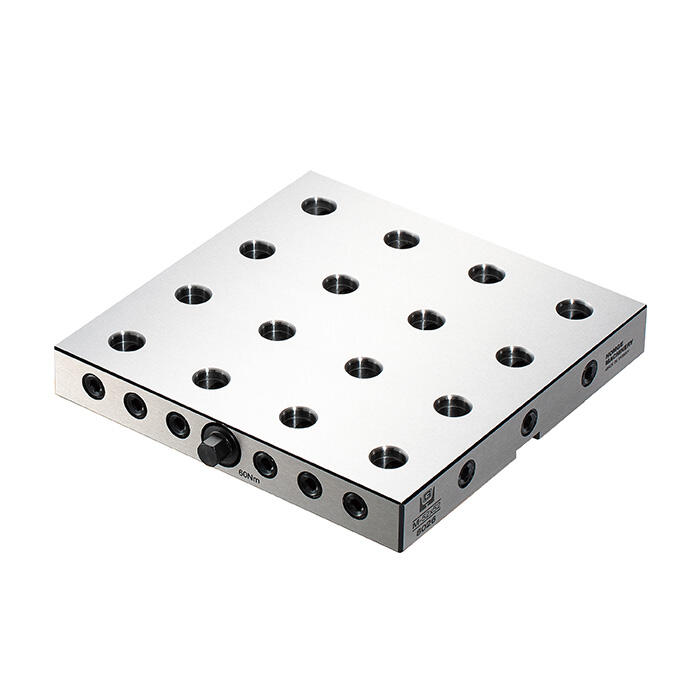

| Placas Múltiples | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
 |  | |||||||
| M-52x52(8011) | M-96x96(80522) | |||||||
| ||||||||
| M-96x96(8086G) | ||||||||
| ||||||||
| M-96x96(8088G) | ||||||||
| M-52x52(7062) |  | |||||||
| M-96x96(8062) | ||||||||
 | ||||||||
| M-96x96(8067) | ||||||||
 |  | |||||||
| M-52x52(8026) | M-96x96(8066),(8066-B) | |||||||

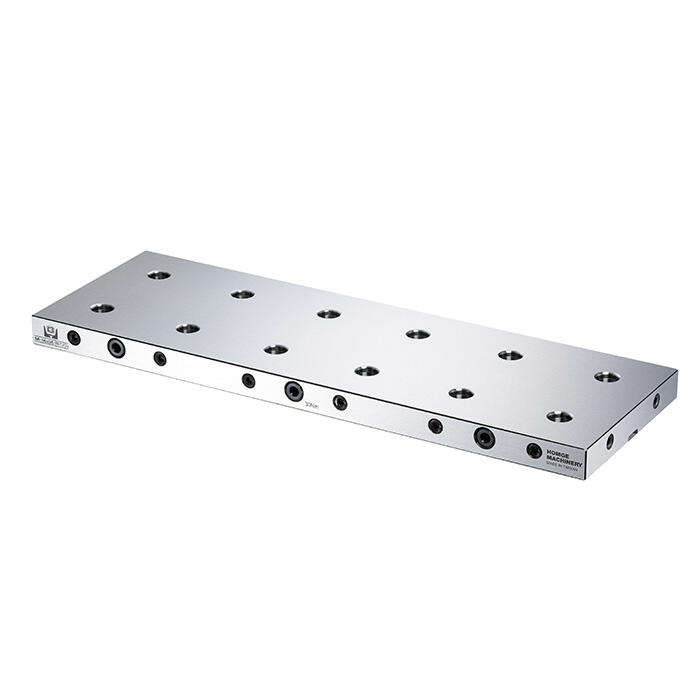

| Puentes de Sujeción de 4 Eje | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| | |||||||
| M-52x52(8022) | M-96x96(8068) | |||||||
| ||||||||
| M-96x96(8072G) | ||||||||
| Torres de Sujeción | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| ||||||||
| M-52x52(9133) | ||||||||
| ||||||||
| M-52x52(9333) | ||||||||
| ||||||||
| M-52x52(9433) | ||||||||

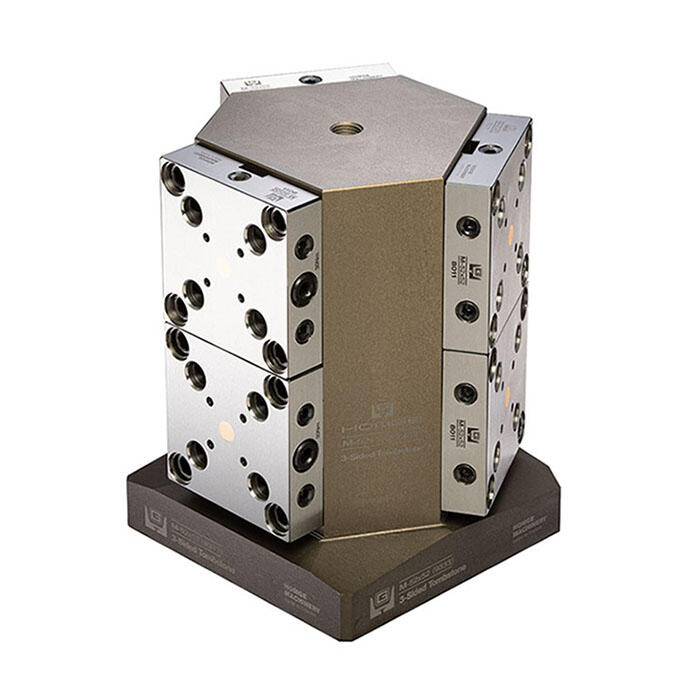

| Pirámides de 3 Caras | ||||||||
| Sistema de 52mm | Sistema de 96mm | Placas Adaptadoras 96mm a 52mm | Platos Combinados 52/96mm | |||||
| | |||||||
| M-96x96(9319) | M-52x52(9314) | |||||||
